Схема электропроводки на даче: готовые варианты под типовой дом

Как рассчитать нагрузку и выбрать сечение кабеля, на сайте уже разобрано подробно. Здесь — практический вопрос следующего шага: как разбить дом на группы, сколько нужно автоматов и УЗО и как обычно выглядит схема для типового дачного дома. В конце — калькулятор материалов под вашу планировку.

Принцип деления на группы

Проводку никогда не делают одним общим кабелем на весь дом — если он выбьет, света не будет нигде, а при коротком замыкании сгорит вся линия. Дом делят на группы, каждая — свой автомат, иногда свой УЗО:

• По комнатам — одна-две смежные комнаты на группу освещения и группу розеток.
• По мощным потребителям отдельно — кухня с плитой и техникой, санузел со стиральной машиной и водонагревателем всегда выделяются в отдельные группы.
• По зонам риска — всё, что связано с водой (санузел, кухня, улица), обязательно через УЗО: эти группы чаще всего под угрозой утечки тока.
• Свет и розетки — раздельно. Если выбьет группу розеток, освещение должно остаться рабочим, и наоборот.

Как рассчитать сечение кабеля под нагрузку каждой группы и общую мощность ввода — подробно в статье как провести электричество на даче.

Готовая схема для дома 1–2 комнаты + кухня

Типовой дачный домик без отдельного санузла внутри:

1. Вводной автомат.
2. Группа освещения, весь дом — один автомат 10А, если комнат немного.
3. Группа розеток, жилая часть — автомат 16А.
4. Группа кухни (плита, чайник, холодильник) — отдельный автомат 16–25А через УЗО.
5. Группа наружного освещения и розеток на улице — автомат 16А через УЗО.

Итого — 5 автоматов, из них 2 с УЗО.

Готовая схема для дома с кухней и санузлом

Для дома с внутренним санузлом и стиральной машиной или водонагревателем добавляются две группы:

1. Вводной автомат.
2. Группа освещения — 1–2 автомата на весь дом в зависимости от площади.
3. Группа розеток жилых комнат.
4. Группа кухни через УЗО.
5. Группа санузла (розетка под стиральную машину, водонагреватель) через отдельное УЗО — санузел всегда изолируют от кухонной группы, а не объединяют.
6. Группа наружного освещения и розеток через УЗО.

Итого — 6–7 автоматов, из них 3 с УЗО.

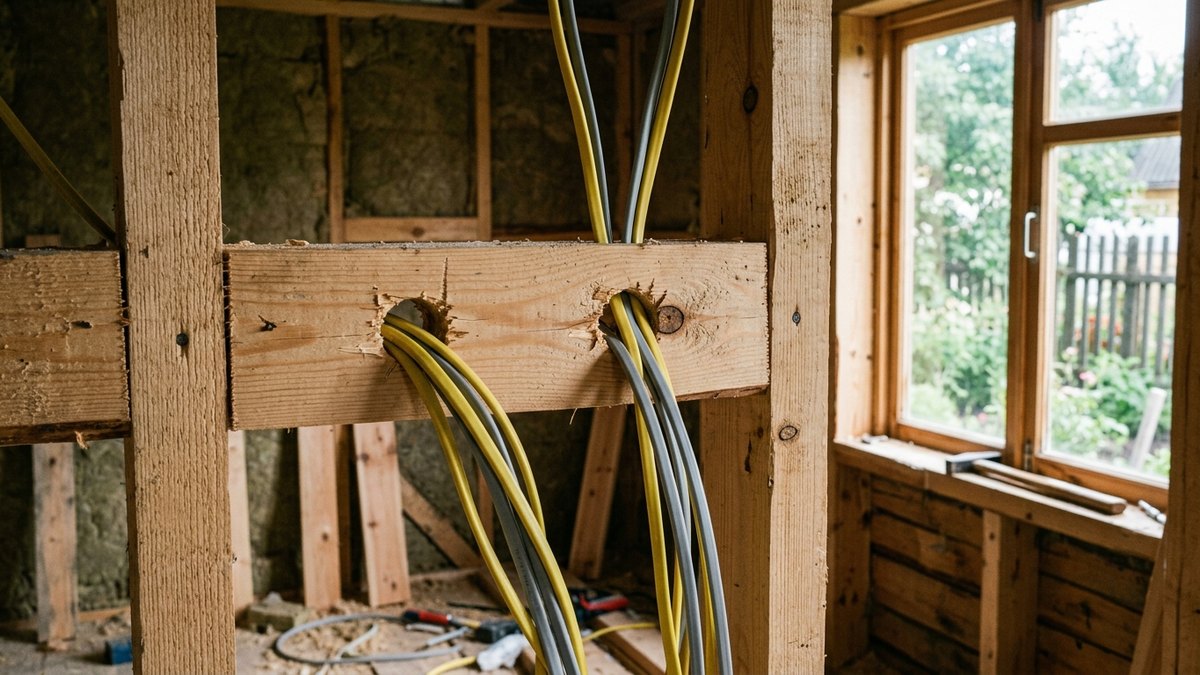

Что учесть при разводке

• Розетки на кухне — минимум 4–5 точек с учётом отдельной под холодильник, который не стоит вырубать вместе с общей группой.
• Санузел — розетка под стиральную машину и, если есть, под водонагреватель, ставят отдельными линиями, не через удлинитель от жилой комнаты.
• Веранда и улица — отдельная группа обязательна, если есть уличное освещение или розетка для инструмента: она чаще других страдает от влаги и требует своего УЗО. Отдельная группа удобна и тем, что её проще всего обесточить на зиму — что ещё отключают перед холодами, в статье консервация дачи на зиму.
• Резерв под будущее — 1–2 свободных места в щитке для группы, которая понадобится позже (кондиционер, насос, тёплый пол), дешевле оставить сразу, чем менять щиток целиком.

Калькулятор: материалы под вашу планировку

Укажите состав дома — калькулятор прикинет число автоматов, УЗО, метраж кабеля и ориентир по стоимости материалов.

Заземление и провод для каждой группы

Для розеточных групп используют трёхжильный кабель с заземляющей жилой — без заземления современная бытовая техника (стиральная машина, водонагреватель) небезопасна при пробое изоляции. Для группы освещения заземление тоже желательно, хотя многие светильники обходятся без него. Подробно про контур заземления и его монтаж — в статье как провести электричество на даче. Это отдельная задача от молниезащиты дома — той для отвода прямого удара молнии, устройство разобрано в статье как сделать молниезащиту в частном доме.

Частые ошибки

• Одна группа на весь дом. Если пробьёт проводку в одной комнате, без электричества остаётся весь дом — деление на группы существует именно для локализации проблемы.
• Санузел и кухня в одной группе с УЗО. При срабатывании УЗО в кухне выбивает и санузел — их разделяют, даже если оба «мокрые» помещения.
• Экономия на сечении кабеля для мощных групп. Кухня с электроплитой и чайником требует более толстого кабеля, чем освещение — использование одного сечения на всё приводит к перегреву проводки под нагрузкой.
• Отсутствие резервных мест в щитке. Через пару лет обычно появляется что-то новое (кондиционер, насос) — щиток без запаса модулей приходится менять целиком.

Частые вопросы

Сколько групп нужно на маленький дачный домик?

Для домика в одну-две комнаты без отдельного санузла обычно достаточно 4–5 групп: освещение, розетки, кухня, улица — плюс вводной автомат.

Обязательно ли УЗО на каждую группу?

Нет, УЗО обязательно на группы с повышенным риском — кухня, санузел, улица, влажные помещения. На группу освещения в сухой комнате УЗО не требуется, хотя не будет лишним.

Можно ли объединить розетки и освещение в одну группу в маленьком доме?

Технически можно, но не рекомендуется даже в маленьком доме: при срабатывании автомата вы останетесь без света и без розеток одновременно, в том числе вечером.

Какой автомат ставить на группу с электроплитой?

Зависит от мощности плиты — обычно 25–32А с кабелем увеличенного сечения (не менее 4 мм²). Точный номинал считают по паспортной мощности конкретной плиты.

Нужен ли отдельный автомат на насос и скважину?

Да, насос — отдельная группа, обычно с УЗО, особенно если оборудование стоит на улице или в неотапливаемом помещении. Подробнее — в статье скважина или колодец.

Сколько стоит развести электропроводку в дачном доме своими руками?

По калькулятору выше — только материалы, без оплаты работы электрика. Для дома с 2 комнатами, кухней и санузлом ориентир — 35 000–45 000 ₽ на материалы; итоговая цена зависит от расстояний и сложности планировки.
